Полное инженерное руководство по воздуходувкам Рутса с прямым соединением

1. Воздуходувки Roots с прямым соединением: основная концепция

2. Механика ротационного принудительного смещения с прямой связью

3. Преимущества производительности по сравнению с системами с ременным приводом

4. Установка и выравнивание: точность для долговечности

5. Протоколы технического обслуживания агрегатов с прямым приводом

6. Критические промышленные приложения

7. Основные технические характеристики и руководство по выбору

8. Часто задаваемые вопросы (FAQ)

1. Воздуходувки Рутса с прямым соединением: основная концепция

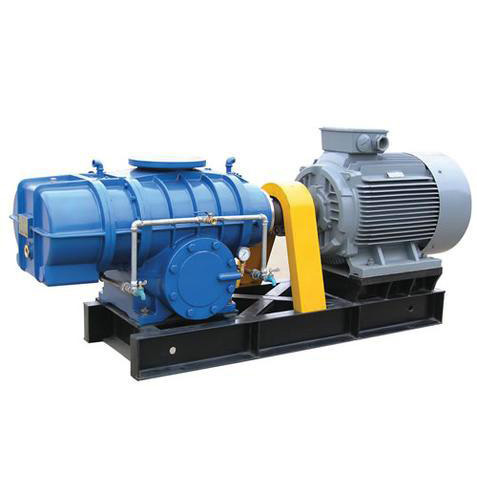

В основе бесчисленных промышленных процессов, от очистки сточных вод до пневматической транспортировки, лежит надежная технологияВоздуходувки с прямым соединением. В отличие от альтернатив с ременным приводом, эти агрегаты имеют прямую механическую связь между двигателем и валом вентилятора через муфту. Это, казалось бы, простое различие дает огромные преимущества в эффективности, долговечности и эксплуатационной стабильности. За счет исключения ремня система устраняет общие точки износа и потери энергии, что делает воздуходувки с прямым соединением Рутса предпочтительным выбором для непрерывной работы, где надежность имеет первостепенное значение.

Такая прямая конфигурация гарантирует, что скорость вращения двигателя точно передается на рабочие колеса, обеспечивая стабильный поток воздуха без пульсаций, что имеет решающее значение для таких процессов, как аэрация при биологической очистке или транспортировка материалов на цементных заводах. Философия проектирования сосредоточена на минимальных механических потерях и максимальном времени безотказной работы, поэтому отрасли с высокими требованиями к эксплуатации все чаще используют этот метод привода вместо традиционных ременных систем.

2. Механика ротационного принудительного смещения с прямой связью.

Воздуходувки с прямым соединениемработают по принципу объемного вытеснения, используя двух- или трехлопастные роторы, которые вращаются в противоположных направлениях внутри точно обработанного корпуса. Прямое соединение обеспечивает точную синхронизацию этих роторов, приводимых в движение синхронизирующими шестернями, которые предотвращают контакт металла с металлом. По мере вращения лепестки захватывают фиксированный объем воздуха во впускном отверстии и транспортируют его на сторону нагнетания, где он выбрасывается под давлением в системе.

Ключевое механическое преимущество заключается в самой муфте. Гибкая муфта, часто имеющая конусный замок, соединяет вал двигателя с валом вентилятора, компенсируя незначительные смещения и эффективно передавая крутящий момент. Этот прямой привод устраняет проскальзывание, свойственное ременным системам, гарантируя, что воздуходувка работает точно на расчетной скорости, которая напрямую зависит от гарантированного объемного расхода. Эта характеристика важна для процессов, требующих постоянной дозированной подачи воздуха, например, в реакторах с дозированием химикатов или реакторах с псевдоожиженным слоем.

3. Преимущества производительности по сравнению с системами с ременным приводом

При сравнении воздуходувок Рутса с прямым соединением с аналогами с ременным приводом выявляется несколько отличий в производительности. Во-первых, прямое соединение исключает натяжение и износ ремня, что не только снижает частоту технического обслуживания, но и предотвращает постепенную потерю эффективности по мере растяжения ремней со временем. Во-вторых, отсутствие узла ремня и шкива уменьшает общую площадь и вес устройства, упрощая установку и интеграцию в компактные конструкции предприятия.

Кроме того, системы с прямым приводом демонстрируют более низкий уровень вибрации и работают тише, создавая более безопасную и комфортную рабочую среду. Уменьшение механической сложности означает, что меньшее количество компонентов может выйти из строя, что повышает общую надежность системы. В приложениях, где пространство ограничено или где требуется непрерывная работа с высокими нагрузками, прямое соединение обеспечивает решающее преимущество как с точки зрения стабильности производительности, так и с точки зрения стоимости жизненного цикла.

4. Установка и выравнивание: точность для долговечности

Успешное развертываниеВоздуходувки с прямым соединениемзависит от тщательной установки, особенно от центровки валов. Даже незначительное смещение может вызвать чрезмерную вибрацию, преждевременный износ подшипников и усталость муфты. Передовой опыт отрасли требует, чтобы полумуфты устанавливались с натягом, часто требующим контролируемого нагрева, чтобы обеспечить надежное соединение с валами.

Правильное выравнивание включает проверку как смещения, так и угловых отклонений. Для оптимального срока службы общее показание индикатора (TIR) ​​на ступицах муфты не должно превышать 0,005 дюйма (0,13 мм), а параллельное отклонение торцов муфты должно быть в пределах 0,001 дюйма (0,03 мм). Кроме того, очень важно установить правильный осевой зазор между полумуфтами, чтобы компенсировать тепловое расширение валов во время работы и предотвратить осевую нагрузку, которая может повредить внутренние компоненты воздуходувки. Рекомендуется использовать муфту с конусным замком, чтобы обеспечить положительную передачу крутящего момента и легкость снятия.

5. Протоколы технического обслуживания агрегатов с прямым приводом

Хотя воздуходувки Рутса с прямым соединением требуют менее частого вмешательства, чем агрегаты с ременным приводом, структурированный график технического обслуживания имеет важное значение. Основные области деятельности включают смазку редуктора и подшипников, проверку муфт и проверку соосности. Регулярная замена масла с использованием рекомендованной производителем смазки предотвращает износ шестерен и обеспечивает плавную работу.

Периодические проверки муфты должны включать визуальный осмотр на наличие износа или трещин, а также повторную затяжку крепежных деталей до заданных значений. Мониторинг вибрации может служить инструментом профилактического обслуживания, обнаруживая ранние признаки дисбаланса или смещения. Кроме того, обеспечение чистоты и беспрепятственности всасываемого воздушного фильтра защитит роторы от повреждения твердыми частицами, обеспечивая подачу чистого, безмасляного воздуха, что является отличительной чертой этих воздуходувок.

• Ежедневно:Проверьте уровень масла, прислушайтесь к необычному шуму, контролируйте давление и температуру нагнетания.
• Ежемесячно:Осмотрите муфту на предмет износа, проверьте соосность, очистите воздушный фильтр.
• Ежеквартальный:Замените трансмиссионное масло, осмотрите подшипники, проверьте момент затяжки всех креплений.
• Ежегодно:Комплексный ремонт, включая измерение зазора ротора и замену уплотнений.

6. Критически важные промышленные применения

Прочная конструкция и надежная работа воздуходувок с прямым соединением делают их незаменимыми в широком спектре отраслей. При очистке сточных вод они обеспечивают необходимую аэрацию для аэробного сбраживания, обеспечивая биологическое расщепление органических веществ. В отрасли аквакультуры они поддерживают критический уровень растворенного кислорода в прудах и резервуарах, что напрямую влияет на здоровье поголовья и урожайность.

Для обработки сыпучих материалов эти воздуходувки используются в системах пневмотранспорта для транспортировки цемента, зерна, пластмасс и других порошков по трубопроводам. Стабильный поток воздуха под высоким давлением обеспечивает равномерную и эффективную транспортировку материала на большие расстояния. Другие ключевые области применения включают подачу воздуха для горения в печи, наддув газа на нефтехимических заводах и операции вакуумной упаковки, что демонстрирует универсальность этой технологии во всем промышленном спектре.

Ключевые области применения:Аэрация сточных вод · Аквакультура · Пневматическая транспортировка · Цементная промышленность · Электростанции · Химическая обработка · Переработка биогаза

7. Основные технические характеристики и руководство по выбору

Выбор правильногоВоздуходувки с прямым соединениемДля применения требуется тщательный анализ расхода, давления и требований к мощности. Типичные агрегаты обеспечивают скорость потока от 0,6 м³/мин до более 120 м³/мин, с давлением нагнетания до 98 кПа. Мощность двигателя может варьироваться от 1,1 кВт для небольших агрегатов до более 185 кВт для крупномасштабных промышленных моделей.

При выборе воздуходувки учитывайте требуемый перепад давления, желаемую скорость потока при этом давлении и условия эксплуатации окружающей среды. Трехлопастная конструкция ротора стала отраслевым стандартом благодаря улучшенным характеристикам пульсации и эффективности по сравнению с более старыми двухлопастными конструкциями. Просмотр кривых производительности и технических паспортов имеет решающее значение для обеспечения оптимальной эффективности работы выбранного вентилятора, обеспечивая надежную работу по назначению.
