Экспериментальный анализ пневматических производительности передачи при различных градиентах давления

ВПневматические системы передачиГрадиент давления является критическим параметром, который описывает состояние потока газа и твердых частиц в трубопроводах. Он напрямую отражает потребление энергии, необходимое для преодоления сопротивления во время передачи, и значительно влияет на эффективность, стабильность и экономическую эффективность. Следовательно, углубленные исследования производительности системы в рамках различных градиентов давления имеют важное значение для оптимизации проектирования, повышения эффективности работы, снижения потребления энергии и минимизации потерь материала. В этой статье представлен экспериментальный анализ того, как вариации градиента давления влияют на пневматическую производительность.

Основы пневматического градиента передачи и давления

Как работает пневматическая передача

Пневматические системы передачиВ первую очередь используйте оборудование для источника воздуха (например, воздуходувки, компрессоры) для создания высокоскоростного воздушного потока, выдвигая гранулированные материалы через закрытые трубопроводы. Основываясь на соотношении твердого газа и скорости потока, пневматическая передача классифицируется на два основных типа:

• Разработка разбавленной фазы: низкое соотношение твердого газа, высокая скорость газа, частицы, подвешенные в воздушном потоке. Идеально подходит для короткого расстояния, переноса материала с низкой плотностью.
• Переверняющая плотная фаза: высокое отношение твердого газа, более низкая скорость газа, частицы перемещаются в пробках или слоях. Подходит для длинных дистанций, высокой емкости или хрупких/абразивных материалов.

Градиент давления и его важность

Градиент давления (измеренный в PA/M или KPA/M) относится к изменению давления на единицу длины трубопровода. При пневматической передаче это указывает на потерю энергии из -за трения, тяжести и ускорения.

Ключевое воздействие градиента давления:

• Потребление энергии: более высокие градиенты требуют большей мощности от воздуходувок/компрессоров.
• Стабильность потока: оптимальные градиенты обеспечивают стабильный поток (например, плотный поток заглушки). Слишком низкий → засорение; Слишком высокий → чрезмерный износ и энергетические отходы.
• Передача емкости: в пределах определенного диапазона увеличение градиента повышает пропускную способность материала.
• Материал и повреждение трубопровода: чрезмерные градиенты увеличивают поломку частиц и износ трубопровода.

Экспериментальные методы и показатели производительности

Экспериментальная установка

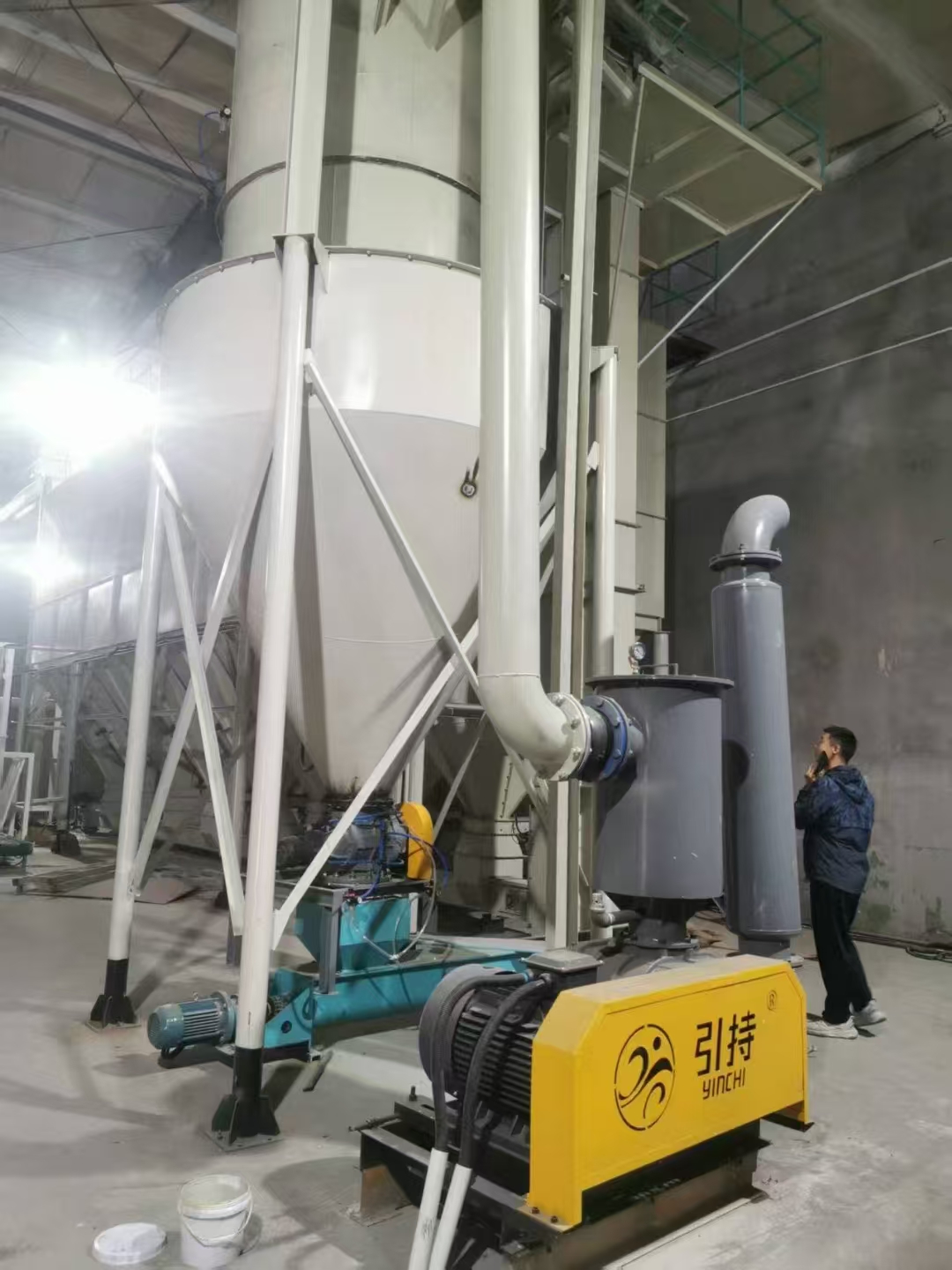

Типичная пневматическая испытательная установка включает в себя:

1. Поставка воздуха (воздуходувки, компрессоры)
2. Система кормления (винтовые фидеры, роторные клапаны)
3. Передача трубопровода (прозрачный для наблюдения за потоком)
4. Газо-твердое сепаратор (циклоны, мешки-фильтры)
5. Взвешивание и сбор (измерение пропускной способности материала)
6. Датчики и система DAQ:

• Датчики давления (локальные/глобальные градиенты)
• Расходомеры (объем газа)
• Измерение скорости (LDV, PIV)
• Датчики температуры

Ключевые показатели производительности

• Общее падение давления (Δp _total ) = газовая фаза (Δp _g ) + твердое фаза (Δp _s )
• Градиент давления (ΔP/л) - параметр ядра (PA/M)
• Твердый массовый расход (m _s ) - кг/с или т/ч
• Отношение твердого газа (μ) = M _s /m _g
• Потребление энергии (e) = Вход мощности / M _{s < / sub>}
• Распада частиц и скорость износа трубопровода

Ключевые экспериментальные результаты

1. Градиент давления по сравнению с пропускной способностью

• Увеличение градиента (с помощью более высокой скорости газа/твердой нагрузки) повышает пропускную способность материала, но нелинейно.
• Пример: для 2 -миллиметровых пластиковых пеллетов в 100 -миллиметровой трубе, поднятие Δp/l с 100 до 300 пА/м увеличилось пропускную способность с 0,5 до 2 т/ч. Дальнейшее увеличение дало снижение доходности.

       2. Переходы режима потока

• Разбавленная фаза: низкий уровень градиентов риск рассеяния частиц; Оптимальные градиенты обеспечивают стабильную подвеску.
• Плотная фаза: градиенты ниже 150 пА/м вызвали засорение; 250–350 PA/M сохранил стабильный поток штепсец; > 450 PA/M нарушенные заглушки в разбавленный поток.

       3. Обмен на энергоэффективность

• U-образная кривая связывает градиент (ΔP/л) и энергопотребление (E).
• Пример: система на большие расстояния достигла минимального использования энергии (5 кВт/т) при Δp/l = 50 кПа.



       4. Материал и износ трубопровода

• Высокие градиенты (например, 400 против 200 пА/м) удвоенные разрывы стеклянных шариков (0,5% → 2,5%) и износ труб.

       5. Мониторинг стабильности

• Колебания давления (анализ БПФ) нестабильность сигнала (например, риск засорения).

Инженерная оптимизация понимания

1. Дизайн и выбор: матч градиент диапазон с свойствами материала (плотность, абразивность) и требования к расстоянию/высоте.
2. Оперативная настройка: отрегулируйте скорости воздуха/корма для поддержания ΔP/L в «сладком пятно» для эффективности.
3. Smart Control: IoT-датчики + PID-петли, управляемые AI для оптимизации градиента в реальном времени.
4. Износить смягчение: используйте керамические трубы или усиленные изгибы для абразивных материалов.
5. Регулирование с конкретными материалами: добавьте потоковые средства или изменяйте шероховатость трубы, чтобы изменить потребности градиента.

Заключение и будущие перспективы

Этот экспериментальный анализ демонстрирует, как градиенты давления критически влияют на эффективность, стабильность и стоимость пневматической передачи. Будущие достижения в прогнозном контроле с AI и адаптивными системами в режиме реального времени обещают дальнейшую оптимизацию, стимулируя более экологичные, умные промышленные решения.
